注意事项

感谢您选购本公司的广告机，开箱时请检查箱内的附件是否齐全。为保证您的安全、正确的使

用广告机，请在连接部件及接通电源前仔细阅读

使用说明书，并请保留说明书以备后用。用户在未授权的情况下不得对本产品进行拆件与变

动，所有引起的后果将由用户自行负责。

1.    请将此说明书妥善保管

2.    请遵守所有警告与说明

3.    请按照说明书安装此产品

4.    在插入或拔出存储卡前，请先关机

5.    广告机电源必须保证可靠、正确接地；

6.    请勿堵塞机器的通风散热孔、音响发音孔；

7.    清洁机器液晶屏时，切勿直接使用喷雾剂，并且关机操作；

8.    本机器若长时间不工作，请拔掉电源；

9.    切勿将广告机放在散热器或其它热源设备附近；

10.   插座上的电源不能过载，防止造成触电或引起火灾；

11.   确保电源插座位于广告机附近，这样使用更加方便；

12.   清洁广告机时，请先拔掉电源线并确保机器处于断电状态；

13.   在插播 TF 卡/U 盘前请仔细阅读说明书，以防损坏机器；

14.   不要将产品暴露在雨水、日晒的环境中，以免影响正常使用；

15.   不要挤压电源线，尤其是电源插头以及电源线与产品的连接部位；

16.   切勿对设备进行自行拆装或是维修，以防高压触电或是其他危险；

17.   在插拔所有的线缆时一定要断掉所有相关设备的电源，禁止带电作业；

18.   电源插头应完全插进插座，如未完全插进插座，会因发热而引起火灾；

19.   广告机的电源开关应设在儿童不能触及的位置，以防止儿童触及及电源开关发生危险；

20.   本说明书中所有对广告机的描述均为图示和文字，可能会与实物有差异，请您以实物为

准，不便之处敬请谅解，谢谢！

警告

在雷雨天气，请断开电源开关，否则闪电可能使本广告机受损或发生意外；

切勿往机器身上洒水或其他液体，切勿使用腐蚀剂擦拭机器本身；

机器使用或存放温度 0-55 度，请勿在超高、低温环境存放或使用。

壁挂式广告机安装细节

立式广告机安装细节

第一章 概述

1.系统模块

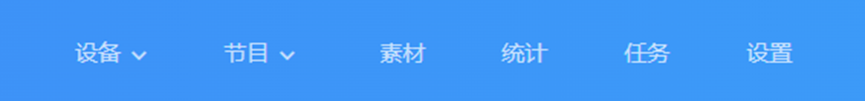

小灰云信息发布系统平台采用B/S系统架构，含有设备、节目、素材、统计、任务和设置模块。

设备：包含设备列表、设备地图、软拼接；设备列表包含设备ID、设备名称、设备分组、设备上/下线状态、时间校正、亮度调整、固件升级等操作，设备“详情”中可以看到设备运行状态信息、节目信息、发布记录和上下线记录等。

节目：包含各类型设备节目和节目单设置，新建节目、节目编辑、节目预览、节目发布等操作。节目列表中可查看节目“发布记录”、节目重命名、播放控制和GPS定点播放等。

素材：上传视频、图片、文档、音乐素材。

统计：可统计节目播放次数、时长，设备数量统计等。

任务：节目发布记录、节目任务发布状态以及未审核的节目记录。

设置：我的信息、修改手机号、账户管理、设置子用户和角色管理等。

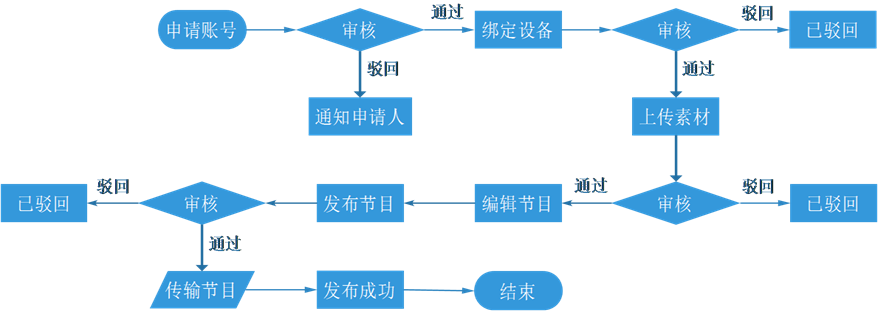

2.节目发布流程

注意事项

1：若网络中断导致的数据下发失败，待网络通讯正常后会自动补发数据；

2：若设备磁盘空间不足导致的数据下发失败则不会自动补发数据。

3：申请账号、绑定设备、上传素材、发布节目需要经过平台管理员审核

第二章 模块功能介绍

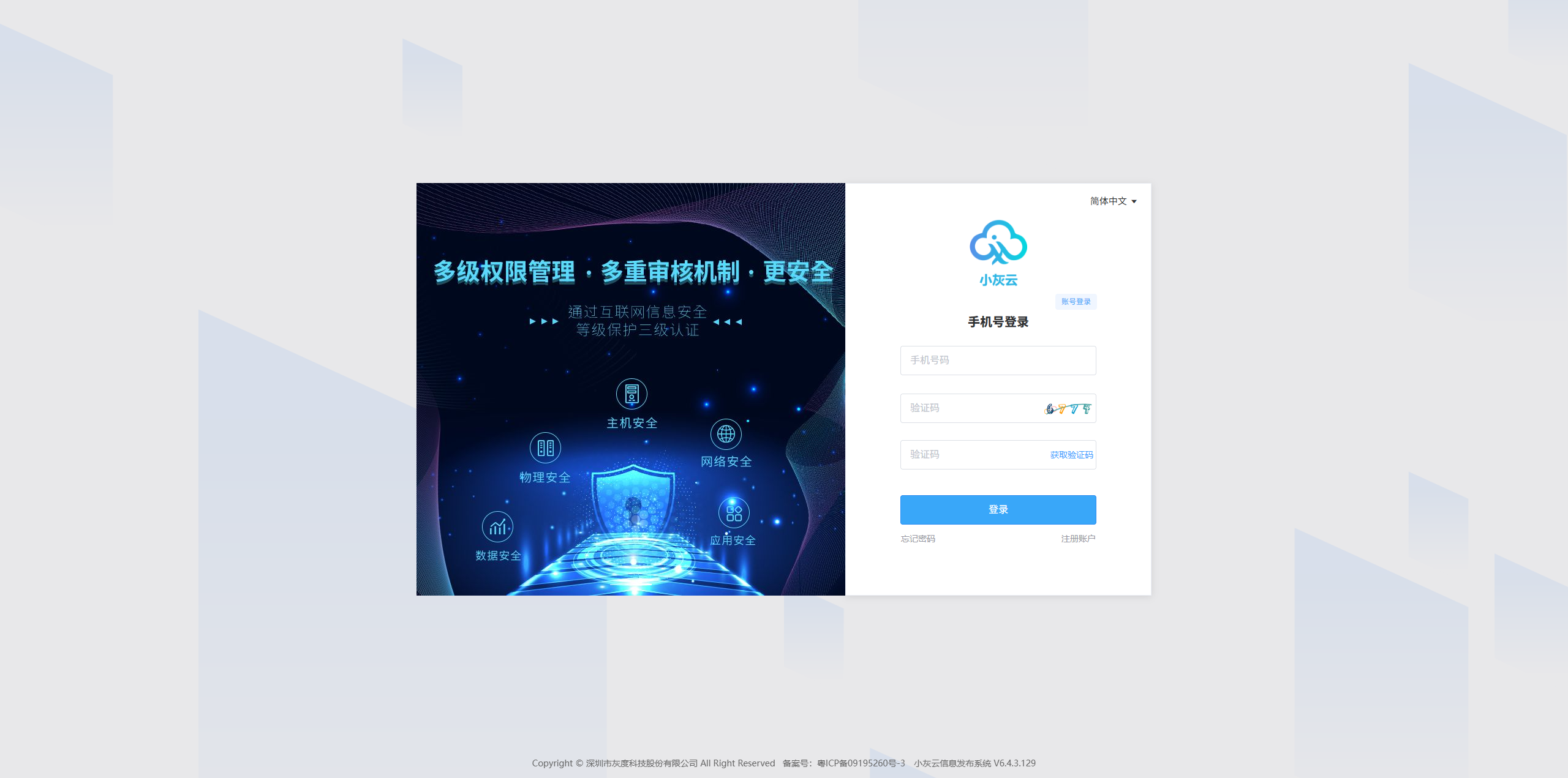

1.登陆界面

1：浏览器输入登录网址：（http://www.led-cloud.cn）（如下图）

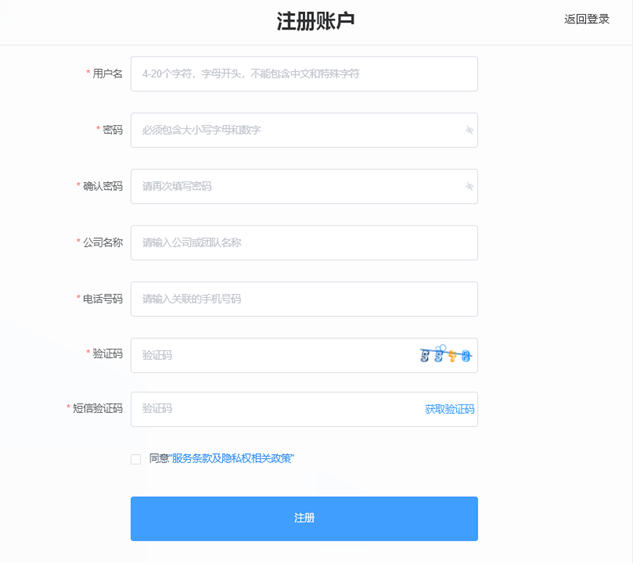

2：注册账号

在登录窗口点击“注册账号”

注：A.验证码注册：国内是通过手机短信获取，国外是通过邮箱获取。

B.必须填写正确的公司名称、手机号、邮箱，以便可顺利平台管理员审核。

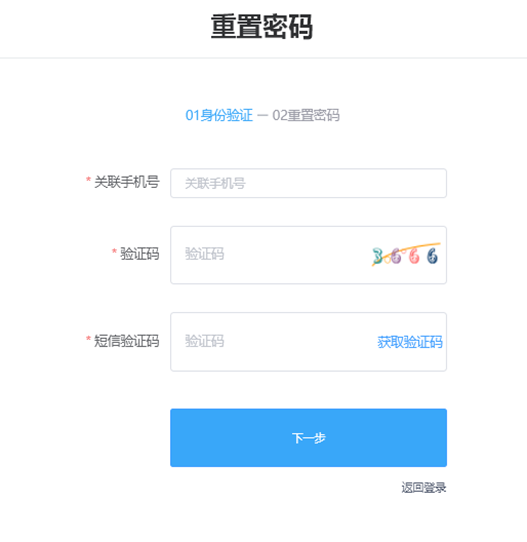

3：找回密码

在登陆窗口中点击“忘记密码”， 输入账号绑定的手机号，系统会给该手机号发送一个验证码，（如下图），输入验证码，下一步即可重新设置密码

2：绑定设备

视频教程

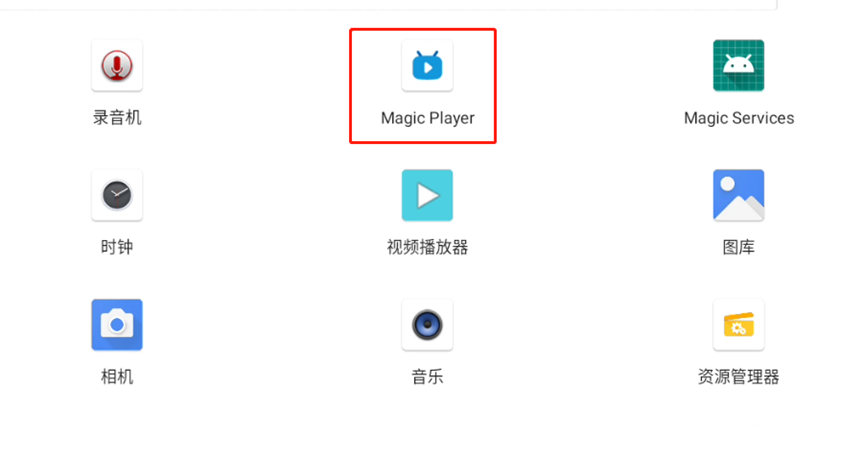

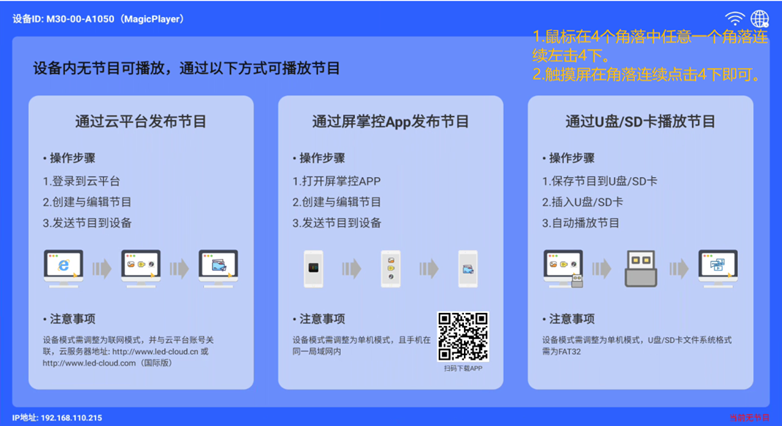

1.打开Magic Player软件

2.进去Magic Player设置

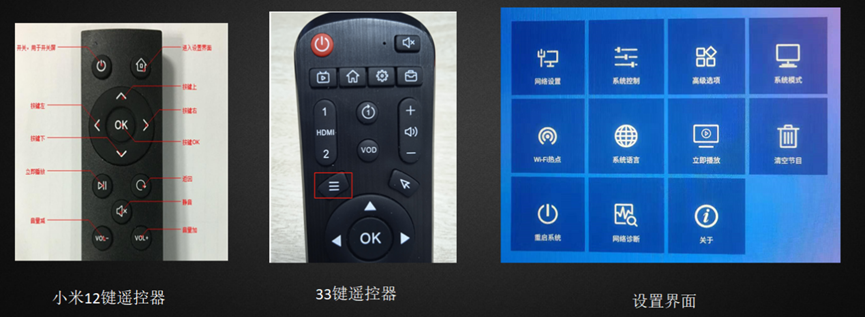

 方法一：用遥控器，遥控器按键功能示意图如下：按下12键遥控器的  Home键或33键遥控器的键，进入系统设置，界面如下：

方法二：用鼠标在MagicPlayer播放器软件的首页或播放界面的任意角落连续左击4下进入系统设置或者触摸屏可以直接角落位置点击4下

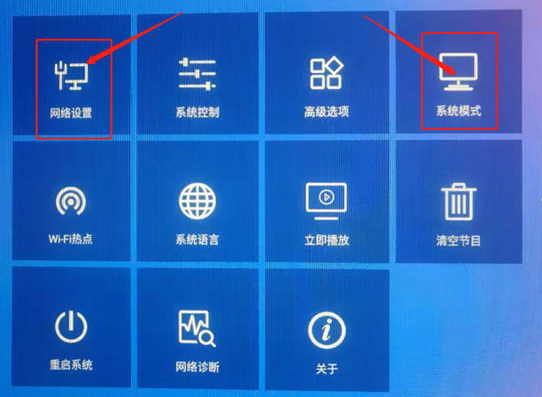

3.进入“网络设置”网络设置连接网络（参考小灰云鼠标和遥控器教程），保证网络正常后，点击“系统模式”，如下图

4.“单机”改成“联网”模式，然后输入服务器地址（http://www.led-cloud.cn）（服务器地址默认不用修改）和用户名，点击保存即可。

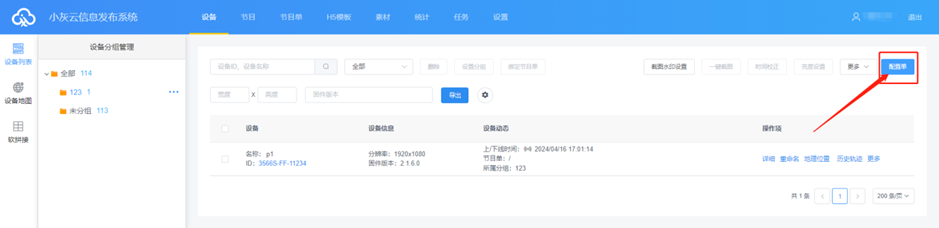

3：设备管理

设备管理分为设备列表、设备地图、软拼接；每个上线的设备默认是在未分组列表中

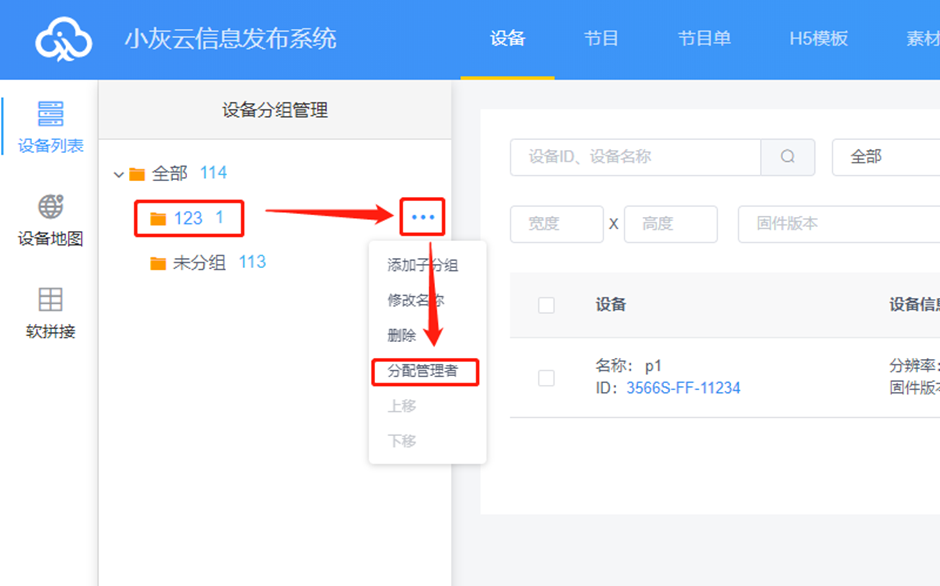

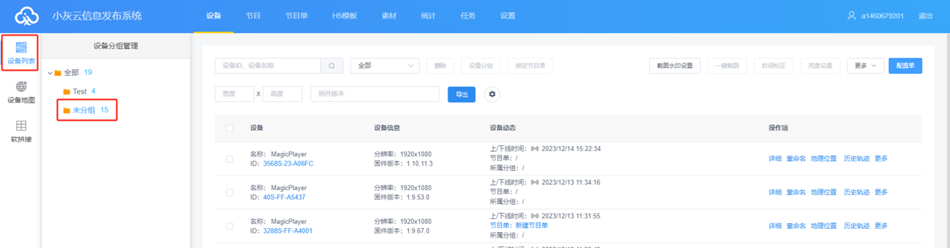

1 设备分组

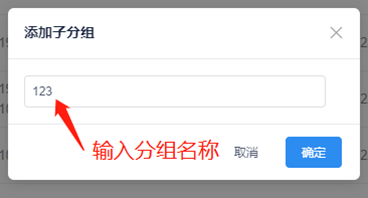

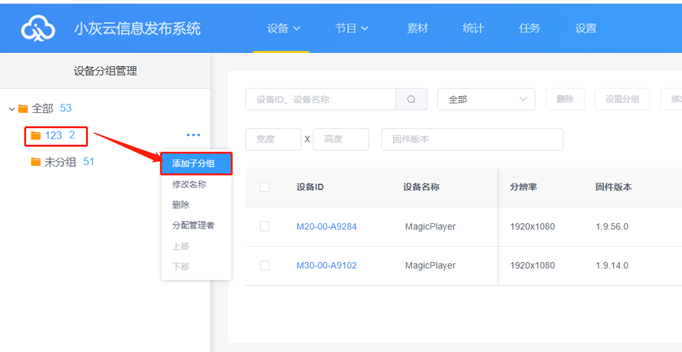

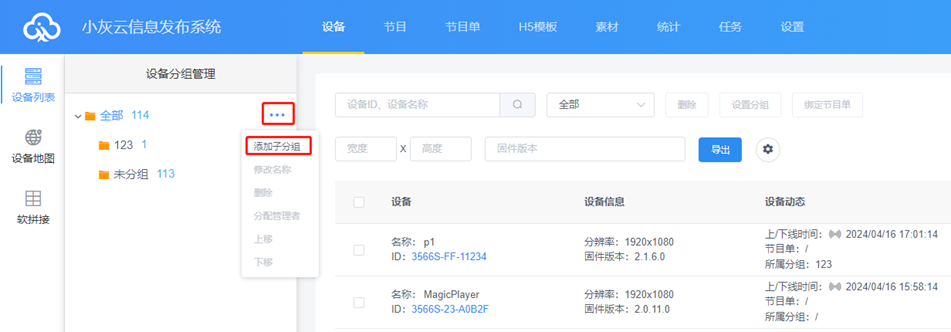

点击“全部”中的“…”，添加子分组

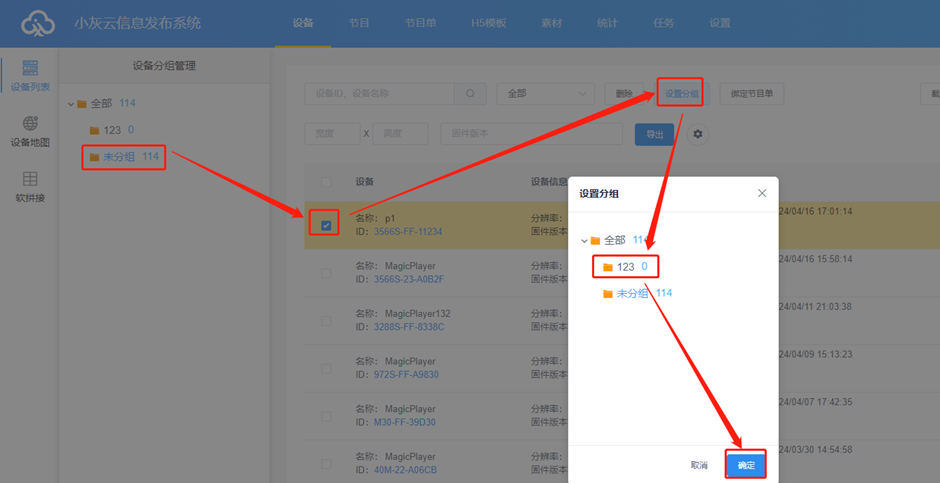

在未分组中，选中设备，然后点击上边的“设置分组”，分配到相应的分组中

设备分组后，可以设置该分组给予某子用户操控

另，子分组中，还可以创建子分组

2 设备详细

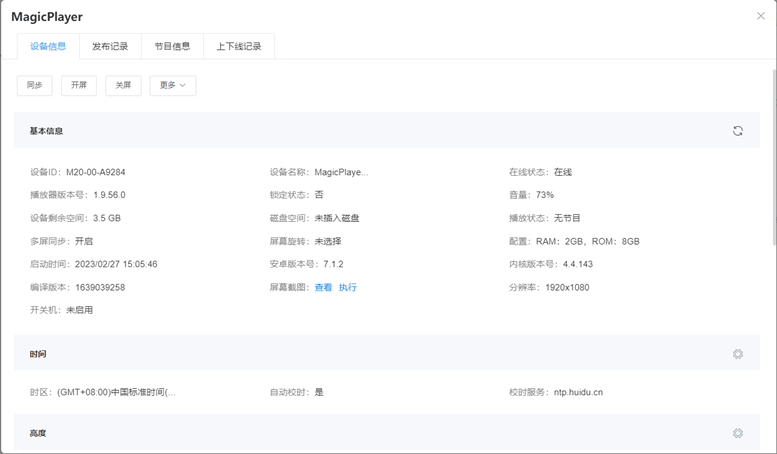

点击“详细”按钮，进入所选中的设备详情界面，在该界面上可查看设备的基本信息，包括联网方式、版本信息、播放状态、剩余空间等信息

同步：同步回读设备节目、联网方式、剩余空间等状态；（默认会自动回读，当自动回读不了时，才会用到此功能，手动回读。）

开屏：开启显示屏； 关屏：关闭显示屏；

设备ID：当前选中设备的ID； 设备名称：当前选中设备的名称；

在线状态：上线为设备已连接，离线为设备已断开连接； 播放器版本号：当前设备的固件版本，与功能相关；

锁定状态：是否处于锁住状态； 音量：当前设备音量大小；

剩余空间：设备中还剩余的空间； 多屏同步：开启或者关闭；

播放状态：开屏为 LCD 屏开机状态，关屏为 LCD 屏关机状态，正在播放节目，无节目等；

屏幕旋转：屏幕旋转 未选择、90°、180°和 270°； 配置：主板内存及储存容量配置；

启动时间：设备启动时间； 安卓版本号：设备的安卓版本

内核版本号：设备的内核版本； 编译版本：设备的编译版本；

屏幕截图：可获取显示屏当前显示的画面； 分辨率：当前显示屏分辨率；

开关机：定时开关机设置的时间； 时间：当前设备的时间；

亮度：设备上的亮度； 位置：如果设备加了 GPS 模块，设备可以自动定位，显示在地图上；

联网信息：设备接入互联网的方式-有线、Wi-Fi 或 4G； 继电器：如果设备加了继电器，就可以设置屏幕上电和上电时间；

重命名：修改设备名称； 开关机设置：定时开关 LCD 显示屏；

亮度设置：设置显示屏亮度； 清空节目：清空设备所有播放内容；

重启：重启设备； 定时重启：定时重启设备；

固件升级：升级设备固件； 人脸识别：开启人脸识别功能，识别到人脸后播放指定内容

发布记录：可查看设备的任务发布记录； 上下线记录：可查看设备上下线的记录。

节目信息：可查看设备中的节目数量、节目名称、节目所占用的空间，可“删除”和“预览”节目；

3 删除节目

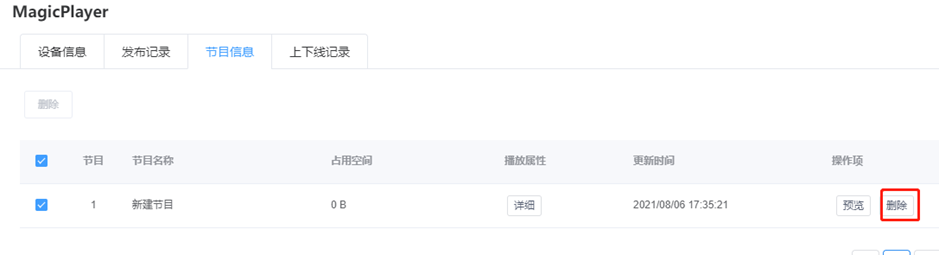

点击【设备】列表中的设备“详细”，再选择“节目信息”，选择对应节目进行删除

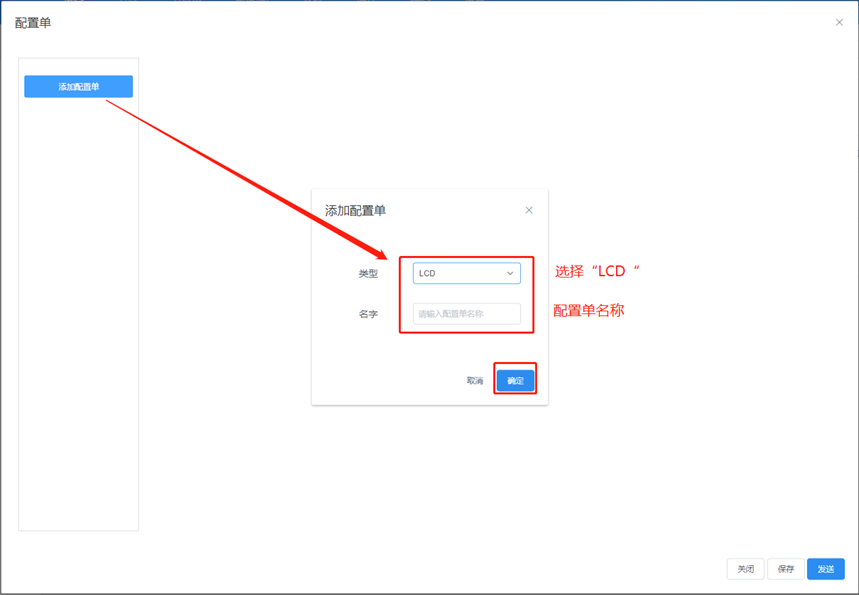

4 配置单管理

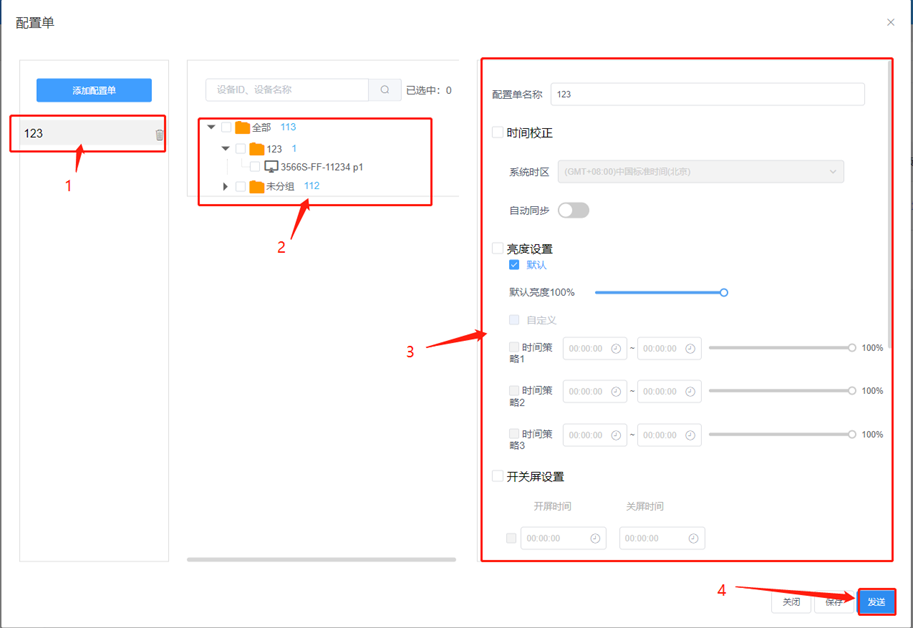

配置单功能可批量设置多个设备的时间校正、亮度设置、定时开关机、音量调节等参数。

新建配置单后，在左边选中相应配置单，中间选中设备，右边勾选所需设置，最后点击“发送即可”

1：支持这配置单的所有设备，可任意选择； 2：添加新的配置单；

3：配置单列表； 4：该配置单所支持的设置项；

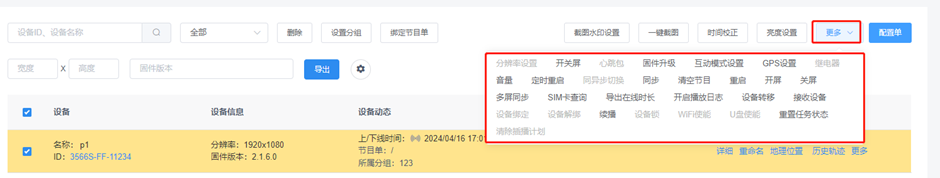

5 更多设置

设备列表中选中单个或多个设备，进行亮度设置、开关机、互动模式设置和音量设置、重启等操作

注：互动模式参考下面视频说明

4：素材管理

在素材列表中，可以上传需要发布的素材，支持上传图片、视频、文档、音乐文件，上传成功后的素材默认可预览，也可按图片、视频、文档、音乐进行筛选预览，（如下图）。点击某一图片、视频、文档可放大预览。左边可以对上传后的素材资源进行分组

为了节省时间，可事先把要播放的资源（图片、视频、文档）上传到服务器，在编辑节目过程中直接调用服务器上的资源，减少了等待时间，有效的提高了效率。

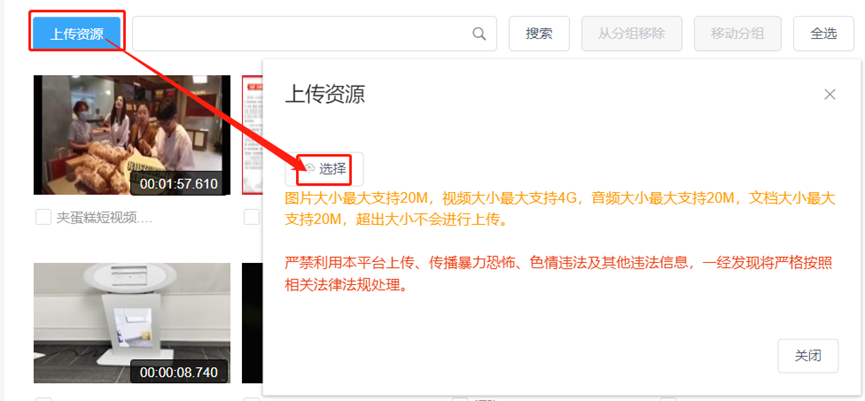

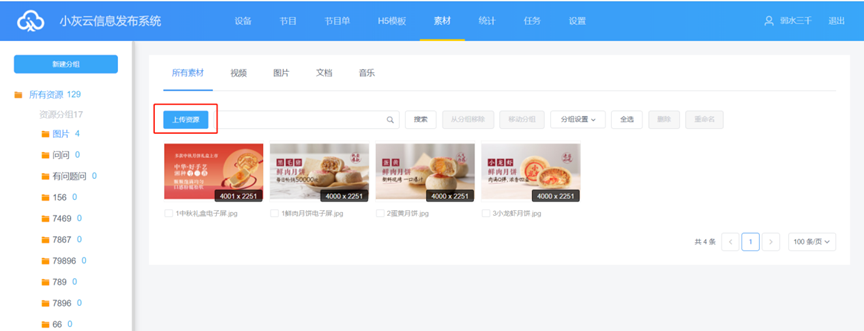

点击素材列表左上角的“上传资源”按钮，在弹出的对话框中点“选择”按钮选择要上传的素材

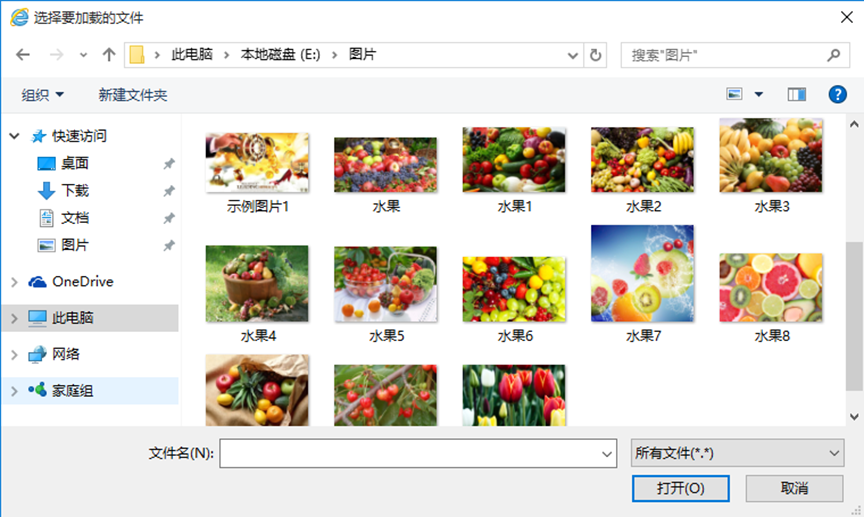

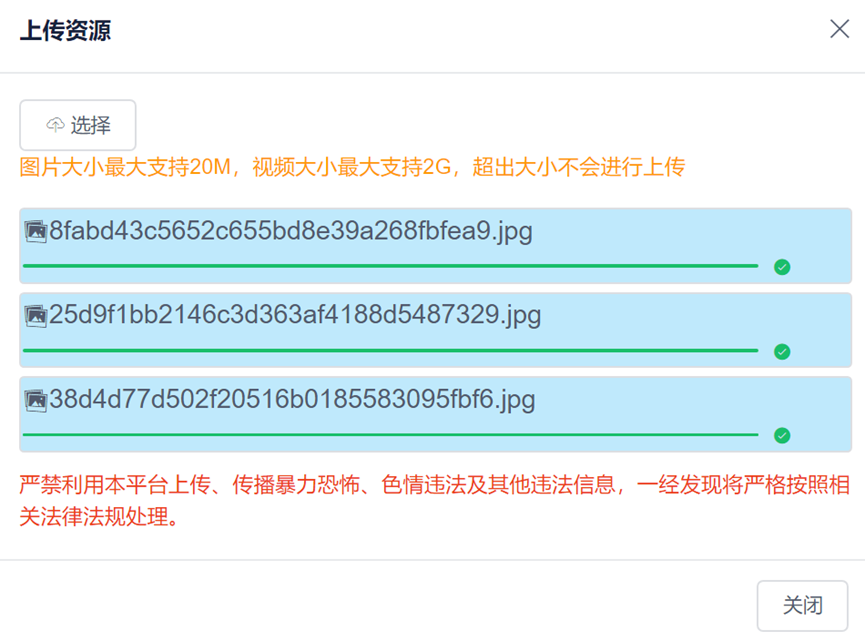

在选择文件对话框中找到需要上传的文件，（如下图1）。点击“打开”后开始上传并显示上传进度条，上传成功后提示消息（如下图2）

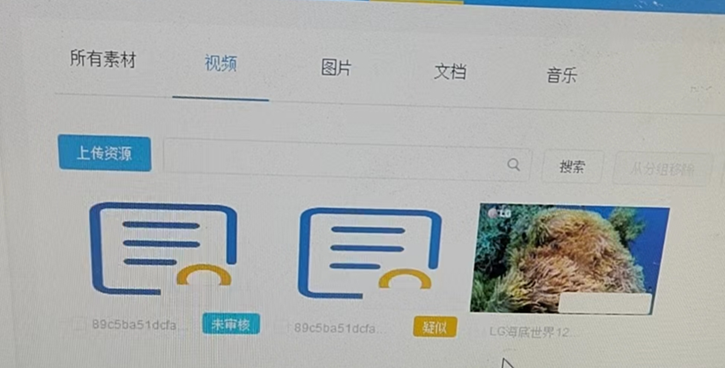

素材上传后会显示“未审核”提示，后台会先经过AI人工审核处理，如果审核不通过提示“疑似”、“违禁”等，需要联系人工审核。（如下图）

5：节目管理

1 节目列表

点击【节目】，选择最左边的LCD，进入到节目列表；LCD节目分为单屏节目、多屏节目、软拼接节目、H5节目；节目界面可新建节目，节目重命名、预览、编辑、复制、发布、历史记录、节目创建者、修改时间等操作，如果节目比较多，可以在节目名称后面的文本框输入关键字，点击“查询”按钮即可

ID：节目ID号； 节目类型：创建节目时选择的设备类型为LCD；

节目名称：创建节目的名称； 分辨率：创建节目的模拟显示屏的大小；

时长：节目总时长； 创建者：创建节目的用户名称；

修改时间：最后编辑节目的时间；

状态：如果节目内容没有暴力恐怖、色情违法或敏感词汇，则为绿色图标，AI一般可以审核通过；否则为红色，需要人工再审核才能通过；

操作项：可对节目预览、编辑、发布、重命名、GPS定点播放和播控设置等操作。

预览：可查看节目内容（不能进行修改操作）； 编辑：修改节目的内容；

播放控制：可设置节目定时播放，指定时间、星期、日期等； 更多：节目重命名、GPS 定点播放、标签、发布历史、复制等操作。

2 新建节目

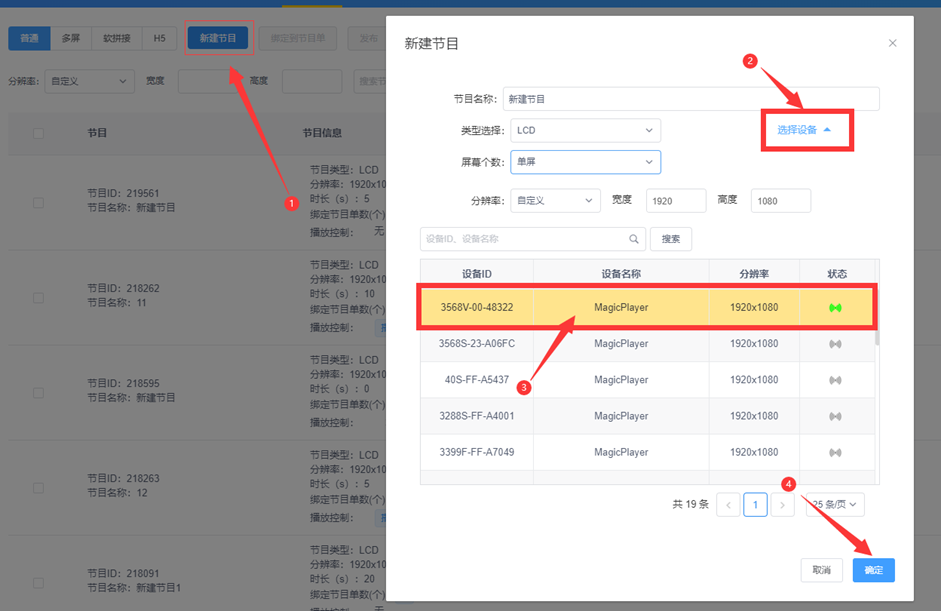

点击“新建节目”，在新建节目对话框中定义节目名称、手动设置屏幕宽高或选中对应的设备回读屏幕宽高，点“确定”

3 编辑节目

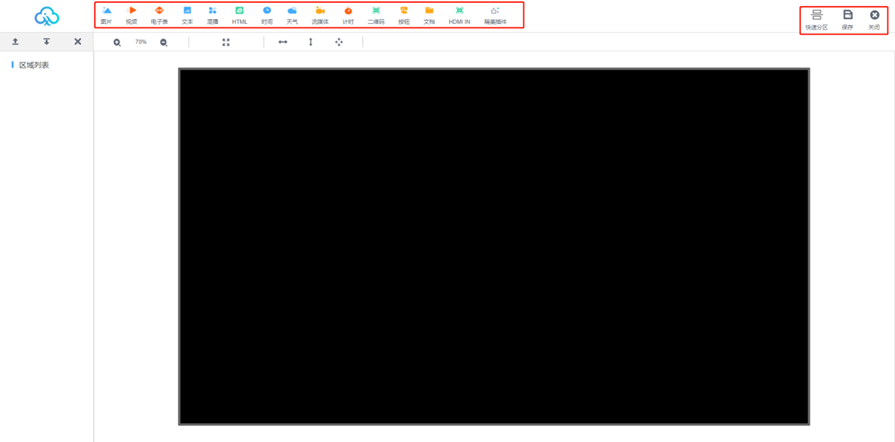

在编辑节目页面，可添加多个区域、图片、视频、文本等，编辑完成后，点击“保存”

1：点击上方的图片，即添加一个图片区域。视频、文本和电子表等也是一样操作

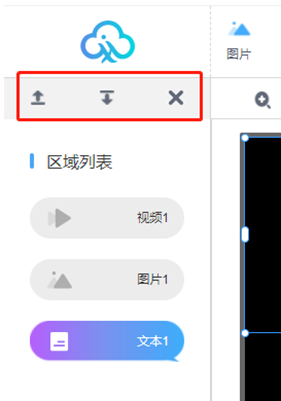

2：添加图片、视频和文本等区域后，可以点击区域上下移动或删除，最上边的表示在最底层，如图，视频在对底层，图片叠加在视频上显示，文本再叠加在图片上显示

注：必须在区域下才可添加内容，区域与区域之间是重叠显示的，区域下的内容是循环播放的。

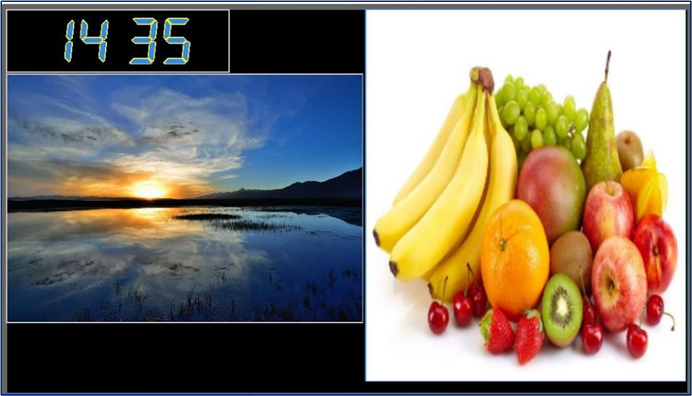

当然，也可任意分区显示，（如下图）

注：可任意添加多个视频、图片、文本和电子表等，任意组合；

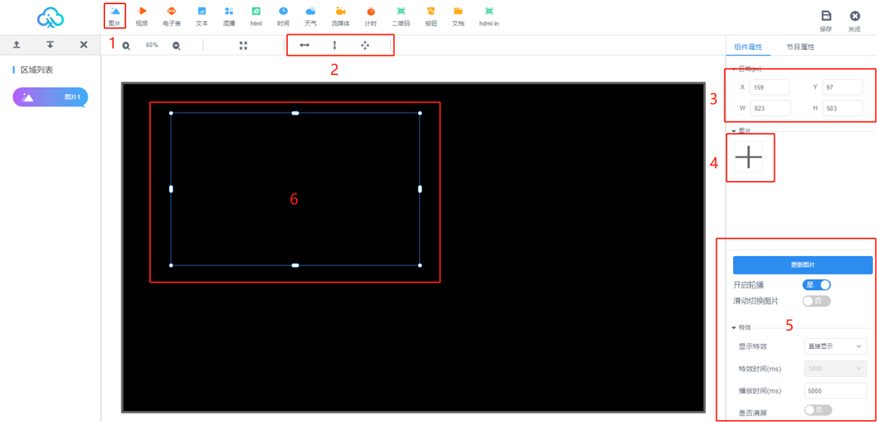

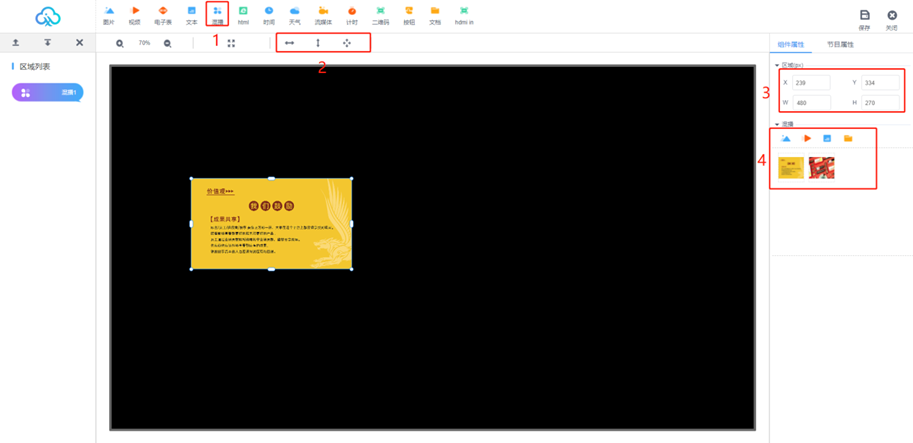

3：点击左上角“图片”图标，添加图片显示区域

1 ：点击“图片”图标，添加图片区域； 2 ：区域快捷键：左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可手动设置区域 X/Y 坐标和区域宽高； 4 ：点击“+”，添加单张或多张图片，拖动图片，改变排放顺序，即可改变播放顺序；

5 ：修改图片的显示特效，特效时间和停留时间等。 6：图片区域可以随意拖动或者手动拉拽，其他类型节目也支持手动拉伸区域。

注：支持*.gif、*.jpg、*.jpeg、*.png、*.bmp、*.tiff、*.pbm、*.pgm、*.ppm、.xbm、.xpm 格式的图片

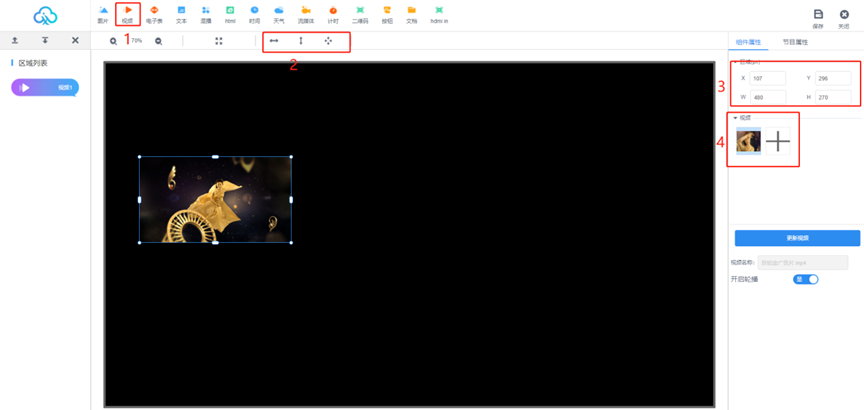

4: 点击左上角“视频”图标，添加视频显示区域

1 ：点击“视频”图标，添加视频区域； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高； 4 ：点击“+”，添加多个视频，拖动视频，改变排放顺序，即可改变播放顺序；

注：支持视频格式：3GP、AVI、FLV、MP4、M3U8、MPG、ASF、WMV、MKV、MOV、TS、

WebM、MXF；

支持的视频编码格式：H.264/AVC、H.263、 H.263+、H.265、MPEG-1、MPEG-2、MPEG-4、MJPEG、VP8、VP9、Quicktime、RealVideo、Windows Media Video;

支持的音频编码格式：AAC、AC-3、ADPCM、AMR、DSD、MP1、MP2、MP3、PCM、RealAudio、Windows Media Audio.

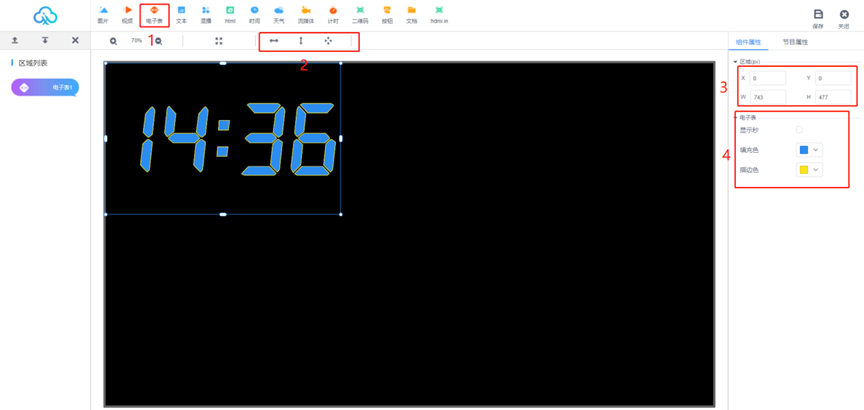

5：点击左上角“电子表”图标，添加电子表显示区域

1 ：点击“电子表”图标，添加电子表区域； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高； 4 ：可选择是否勾选显示秒和修改颜色；

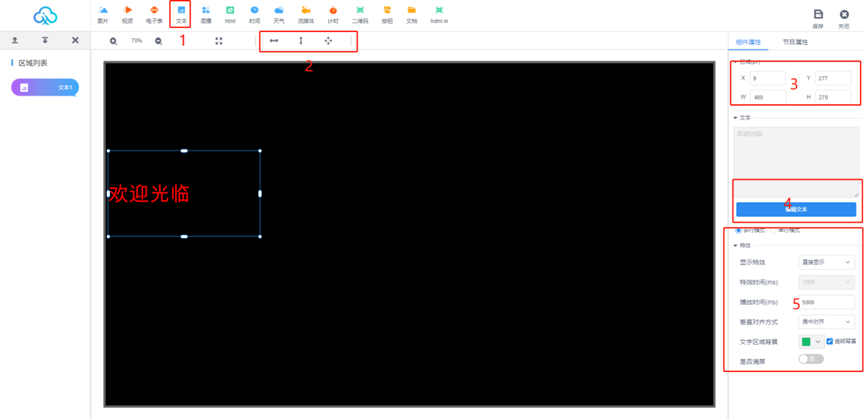

6：点击左上角“文本”图标，添加文本显示区域

1 ：点击“文本”图标，添加文本区域；

2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高；

4 ：点击“编辑文本”，进入文本编辑界面，可编辑文本、修改字体大、颜色、类型和文字底色等；

5 ：修改文本的显示特效，特效时间和停留时间等。

7：点击左上角“混播”图标，添加混播显示区域

1 ：点击”混播”图标,添加混播区域；

2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高；

4 ：添加需要的混播节目，编辑对应的属性特效，不同类型节目循环混合播放；

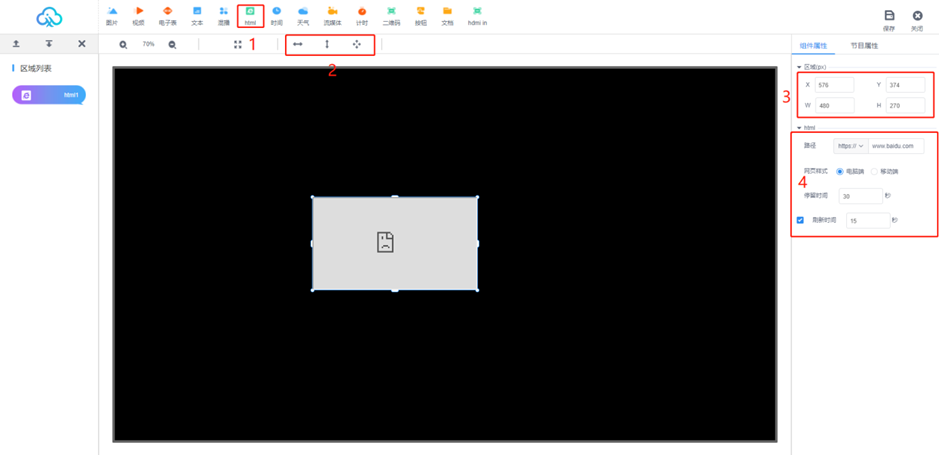

8：点击左上角“HTMI”图标，添加网页编辑显示区域

1 ：点击“HTMI”图标，添加html网页区域； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高； 4 ：可填写需要显示网页的路径，停留时间，刷新时间；

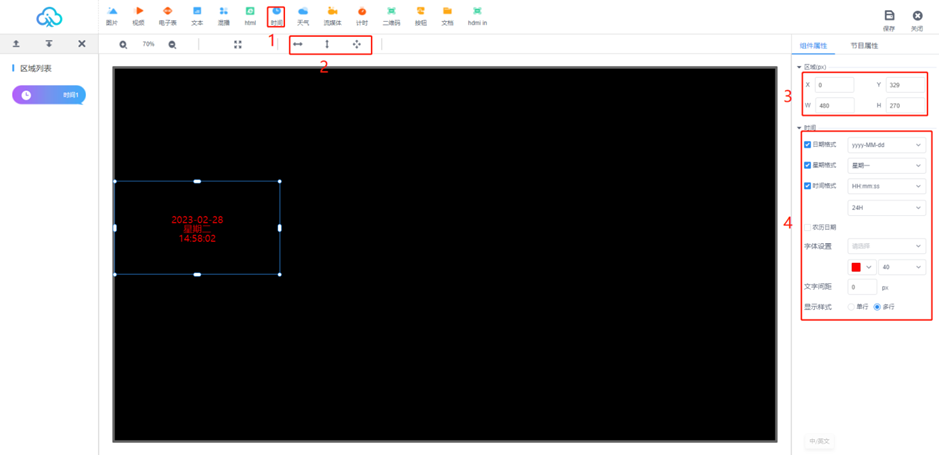

9：点击左上角“时间”图标，添加事件显示区域

1 ：点击“时间”图标；添加时间区域； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高； 4 ：可编辑时间格式，是否显示农历日期，字体设置，文字间距，显示样式等。

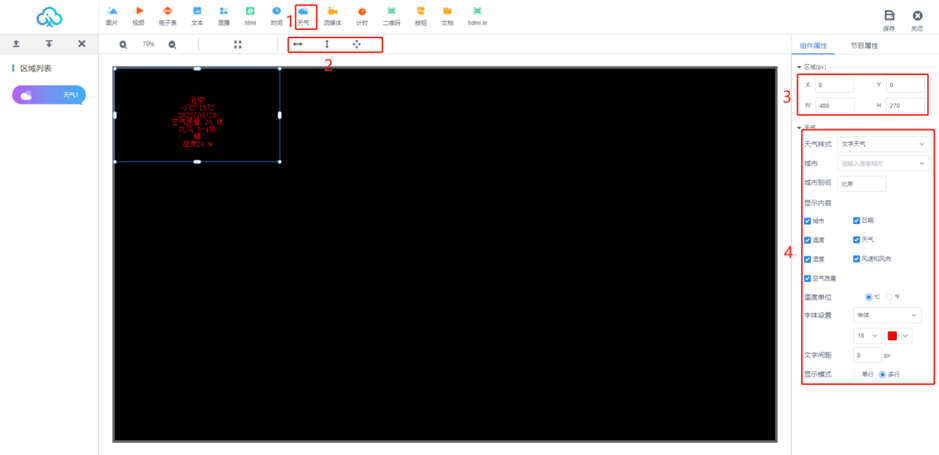

10：点击左上角“天气”图标，添加天气显示区域

1 ：点击“天气”图标，添加天气区域； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高； 4 ：可编辑天气样式，显示内容，字体设置，文字间距，显示模式；

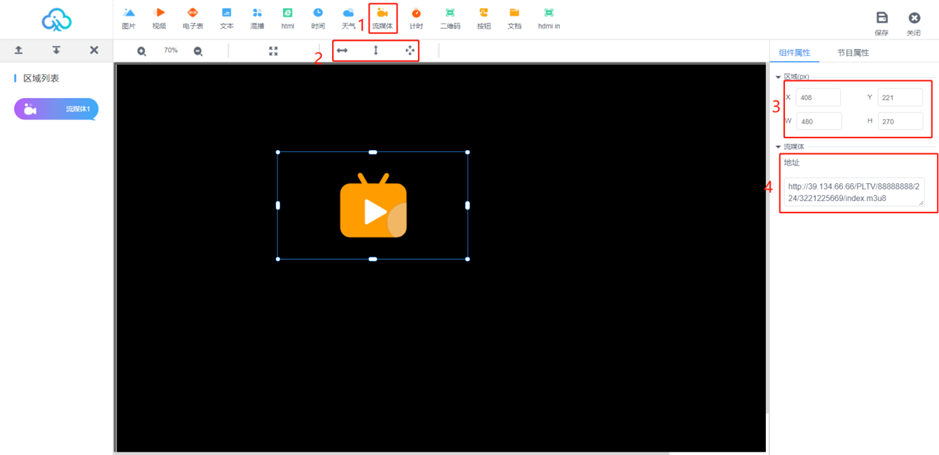

11：点击左上角“流媒体”图标，添加流媒体显示区域

1 ：点击“流媒体”图标，添加流媒体区域； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高； 4 ：直接输入流媒体路径即可；

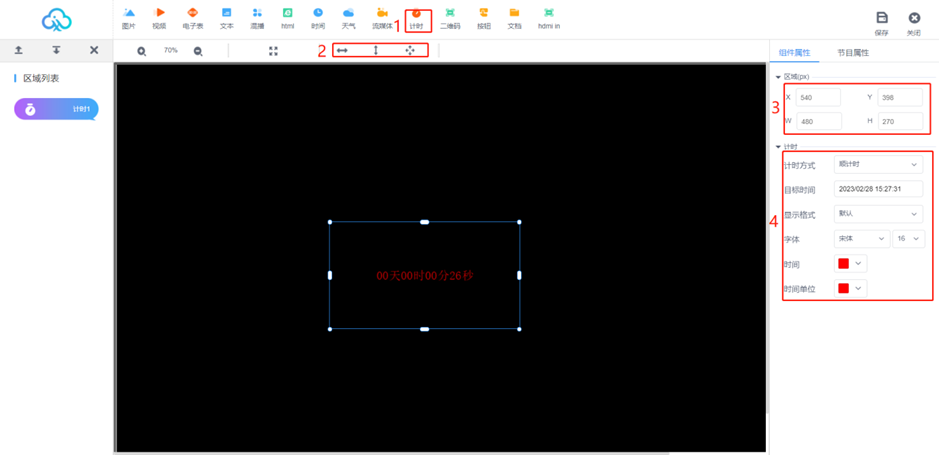

12：点击左上角“计时”按钮，添加计时显示区域

1 ：点击”计时”图标,添加计时区域； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3：或可设置区域 X/Y 坐标和区域宽高； 4 ：可编辑计时方式，目标时间，显示格式，字体、时间，时间单位；

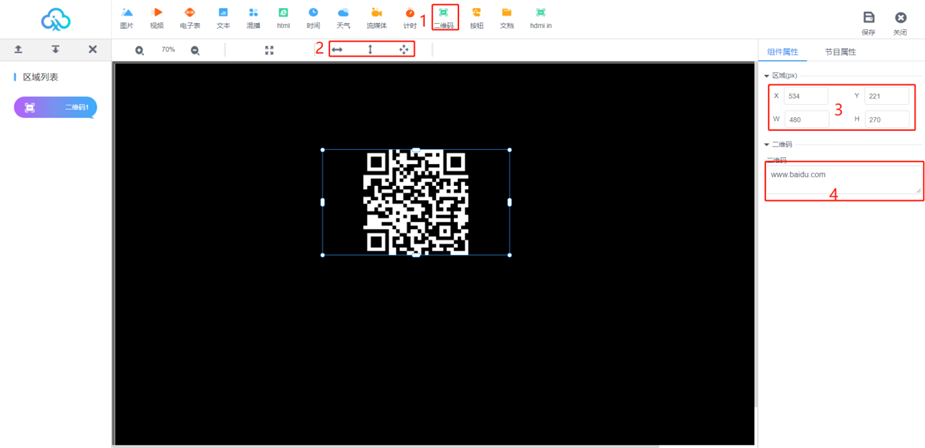

13：点击左上角“二维码”图标，添加二维码显示区域

1：点击”二维码”图标,添加二维码区域； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高； 4 ：直接填入二维码网址即可；

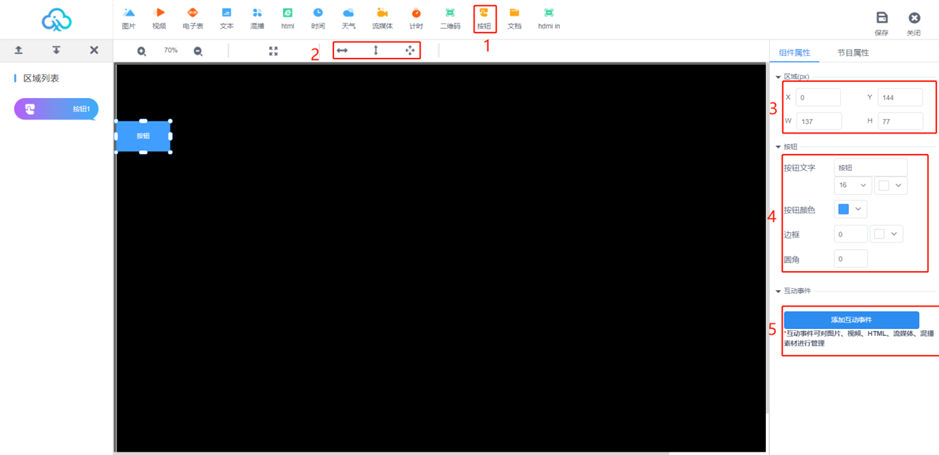

14：点击左上角“按钮”图标，添加按钮显示区域

注：此功能需要在后台开启（参考下面视频）

1 ：点击”按钮”图标,添加按钮区域； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高； 4 ：设置按钮的大小、颜色、透明度等；

5 ：添加互动事件，设置按钮的功能。

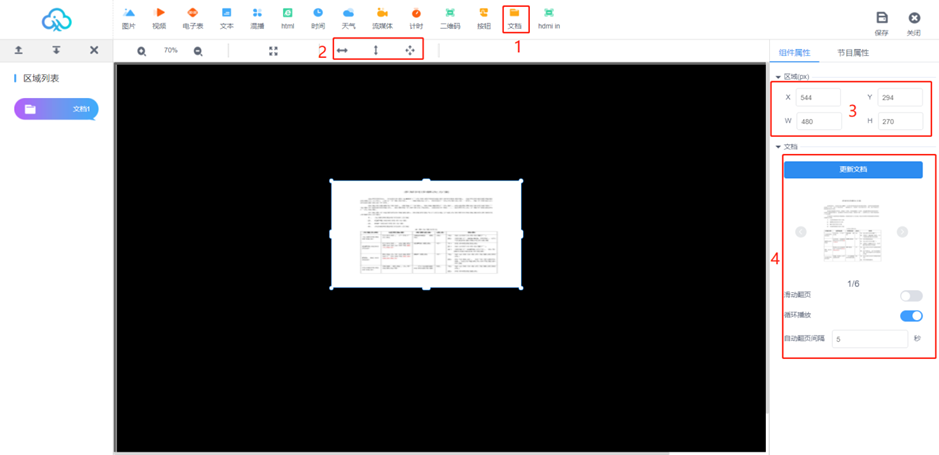

15：点击左上角“文档”图标，添加文档显示区域

1 ：点击”文档”图标,添加按钮区域，支持WORD、PPT、PDF、Excel； 2 ：区域左右拉伸、上下拉伸或是最大化（满屏）；

3 ：或可设置区域 X/Y 坐标和区域宽高； 4 ：设置按钮的大小、颜色等，添加互动事件，设置按钮的功能。

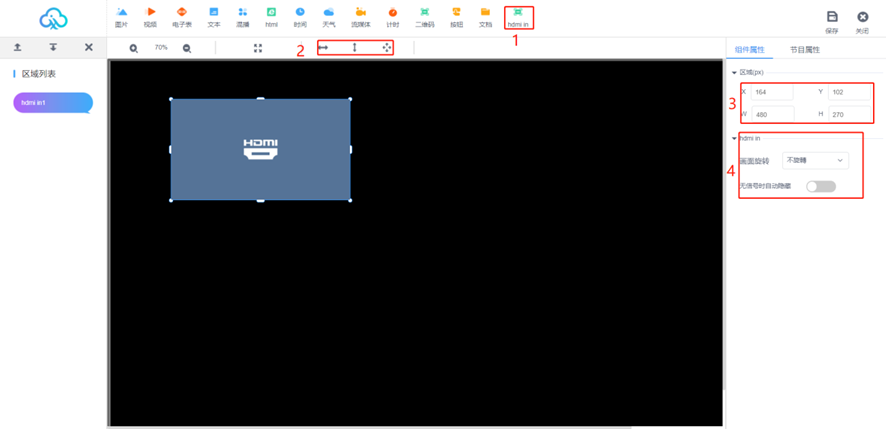

16：点击左上角“HDMIN”图标，添加HDMIN显示区域

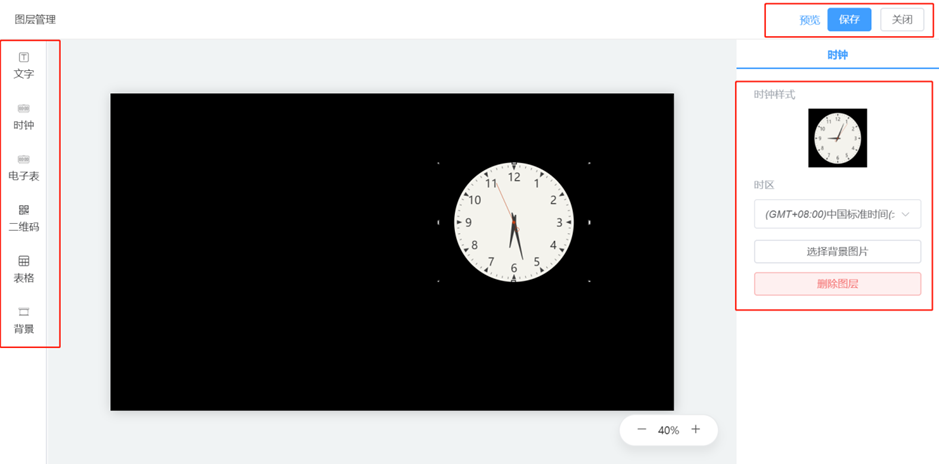

17：点击“精美插件”，添加 精美插件 区域，跳转到“图层管理”编辑界面，（如下图1）；可以添加文字、时钟、电子表等插件，编辑完点保存（如下图2）

4 多屏节目

1：创建多屏节目

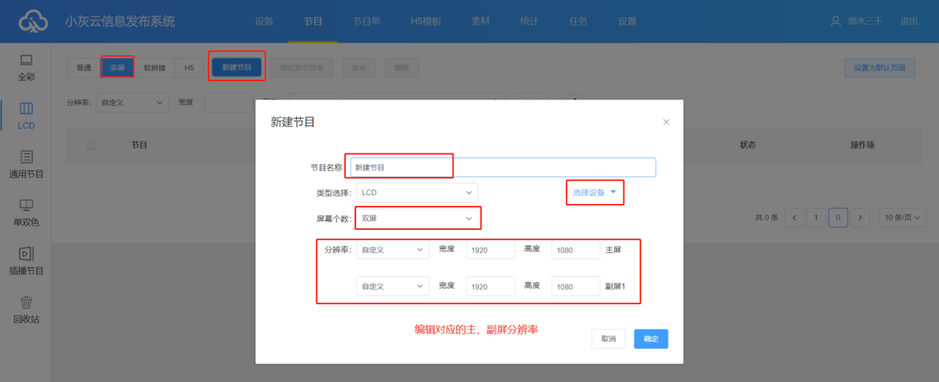

点击新建节目，选择多屏节目，设置主屏和副屏的分辨率，点击确认即可。

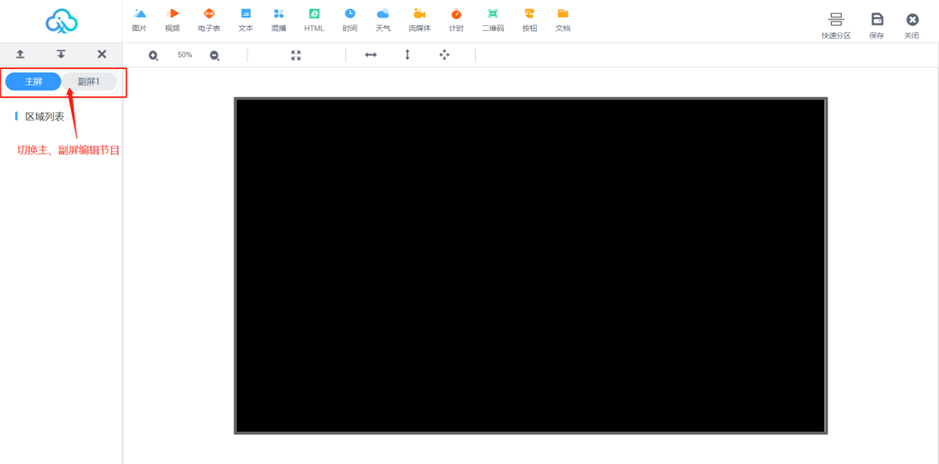

2：左上角切换主、副屏编辑内容，编辑内容方法和普通节目一样，编辑完点保存、关闭即可。

5 拼接屏节目

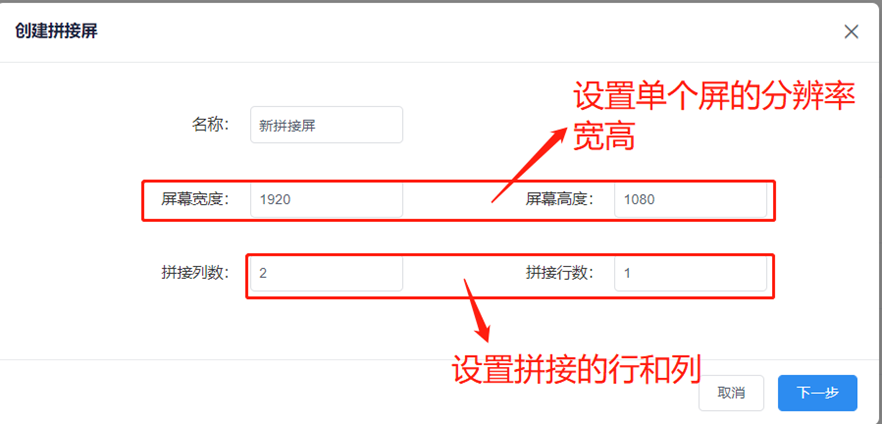

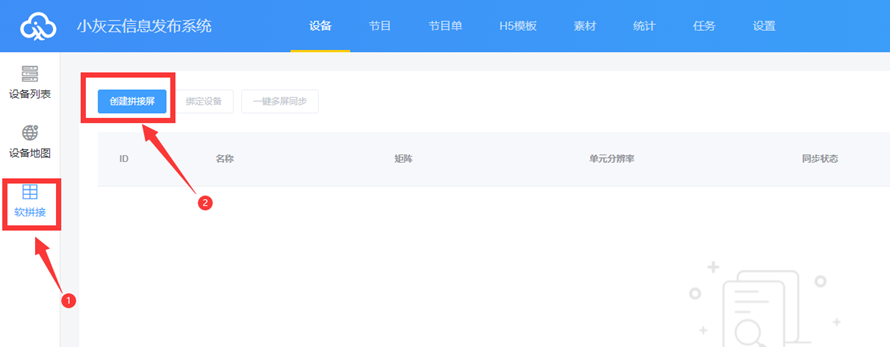

1：创建拼接屏

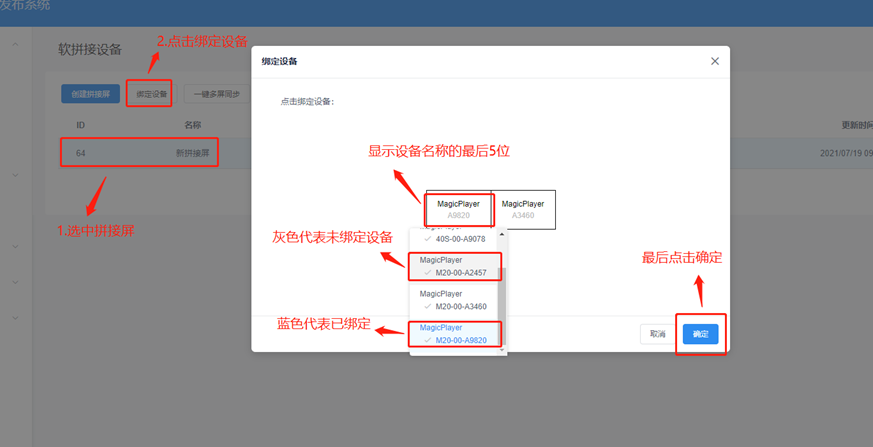

2：创建拼接屏--绑定设备（创建拼接屏时必须绑定所有设备，创建成功后，在拼接屏列表显示。）绑定设备/改绑设

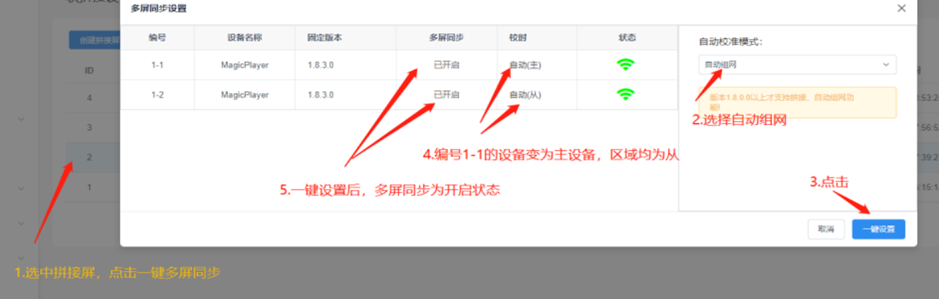

3：一键多屏同步：同步状态为正常时（一键设置后会弹出任务监控窗）一键多屏同步：同步状态为正常时（一键设置后会弹出任务监控窗）

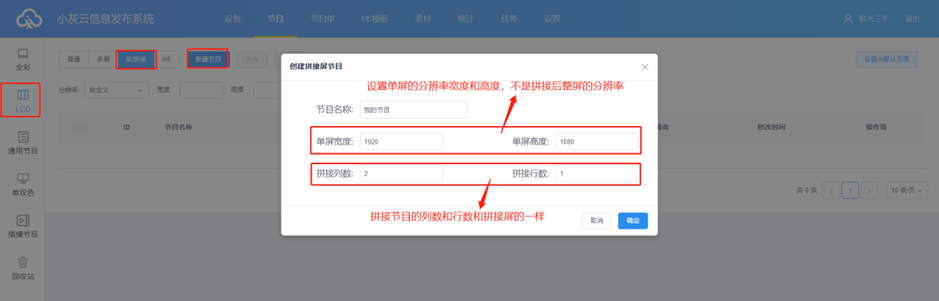

4：新建软拼接节目

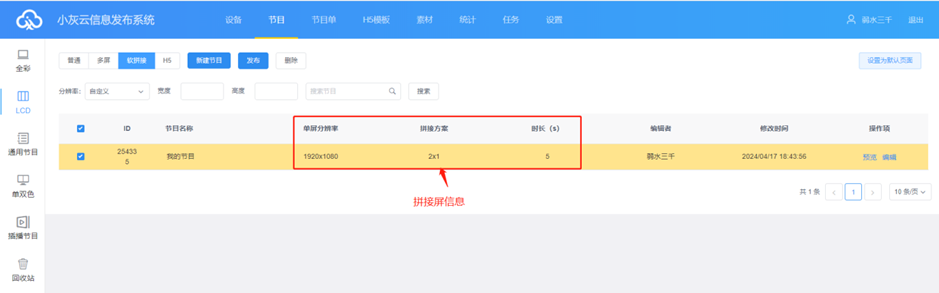

5：拼接屏节目界面展示

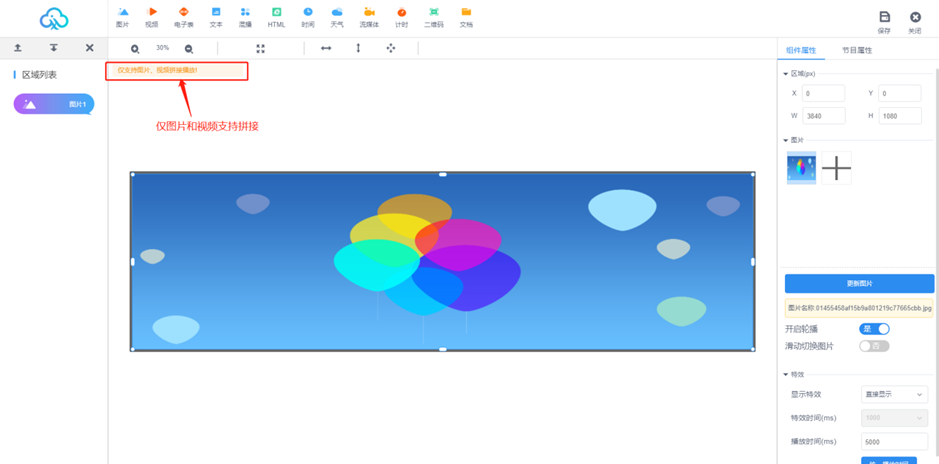

6：拼接屏节目编辑及拖拽拉伸规则（不支持按钮插件）

6：H5节目

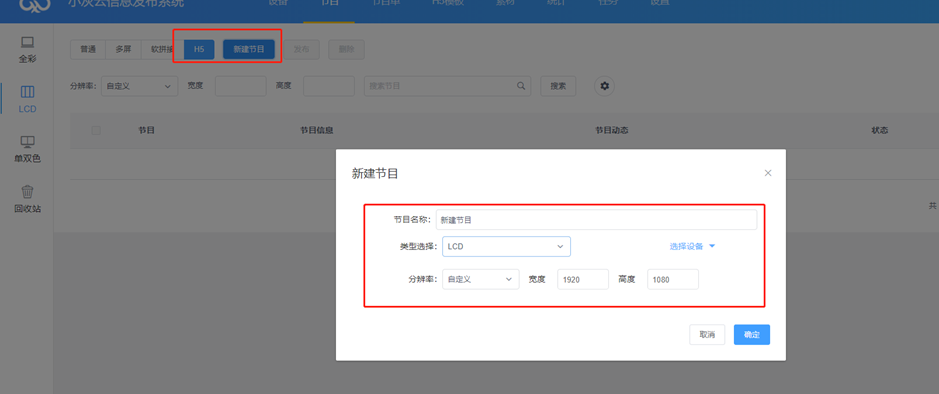

1：创建H5节目

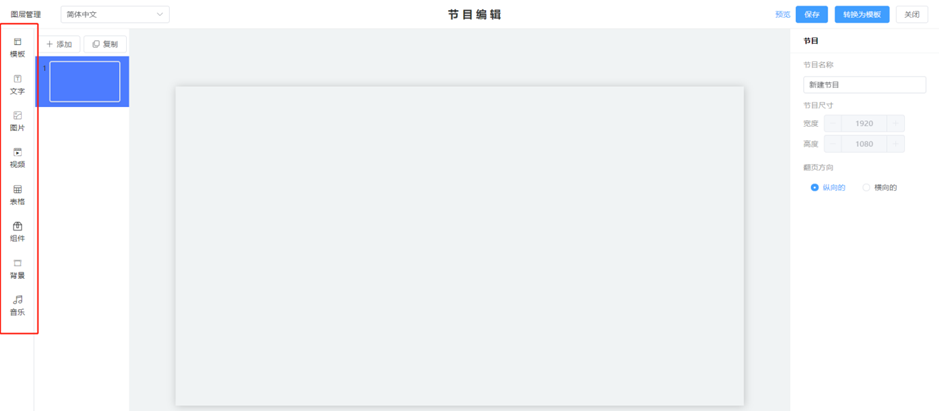

2：可以创建引用创建好的H5模板，也可以编辑新内容；左边可以选择不同图层内容编辑，编辑完后点击“保存”或者“保存为模板”；保存会直接生成节目，保存为模板会在“H5模板中生成模板样本

7 发布节目

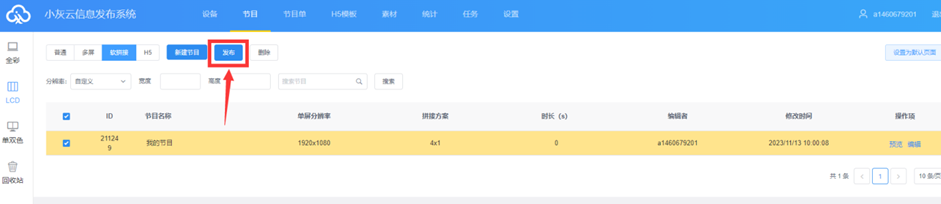

1：编辑好节目后点击右上角的“保存”图标保存，再关闭节目编辑，返回节目列表中，找到要发布的节目（节目名称或者节目 ID），点击“发布”按钮

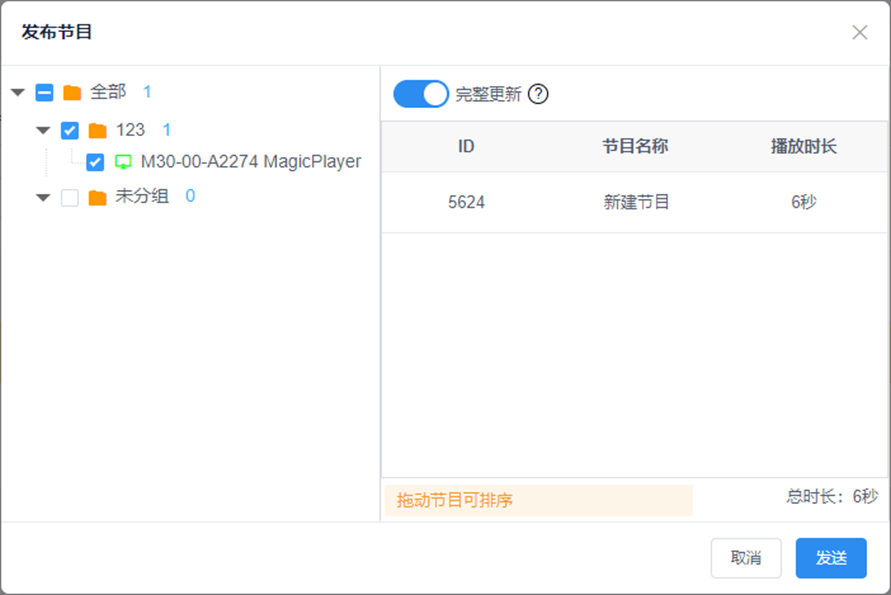

2：在发布对话框可选择需要发布的设备或者设备组。

注：1.如果打开完整更新，将设备上的所有节目都清空，再新增节目；默认是不打开此选项，默认是追加更新；.

2.下发的节目，如果设备上有一样的 ID 号，默认是会替换相同 ID 号的节目；

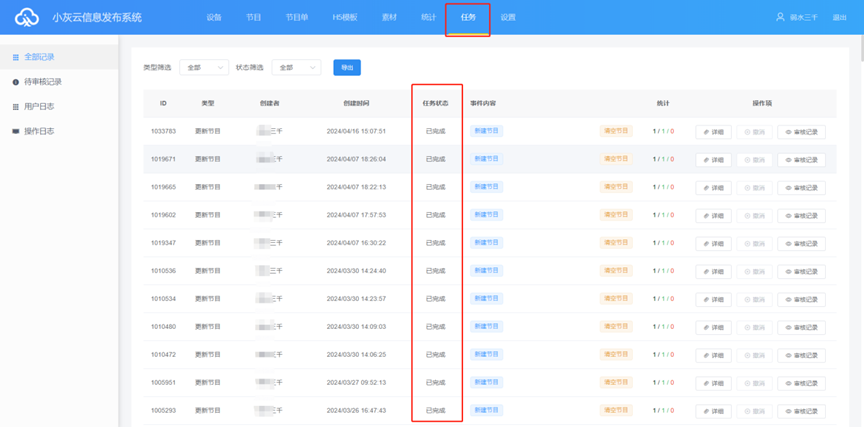

3：发布确定后，在任务中查看发送状态（如下图） 。（也可以到设备列表中或者发布记录中点击详细信息查看任务发布记录）

8 播放控制

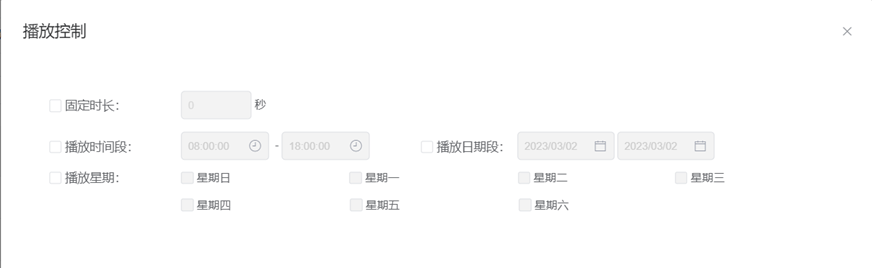

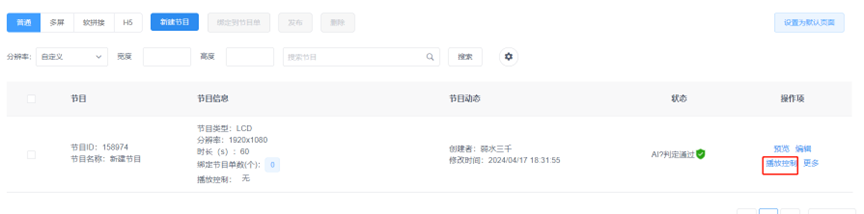

点击节目的右边选择“播放控制”（如下图1） 。进入播放控制，可以设置该节目的播放时长、时间段、星期和日期（如下图2）

注：1.软拼接节目不支持播放控制；2.修改播放控制设置项后，需要重新发布下节目。

6：节目单

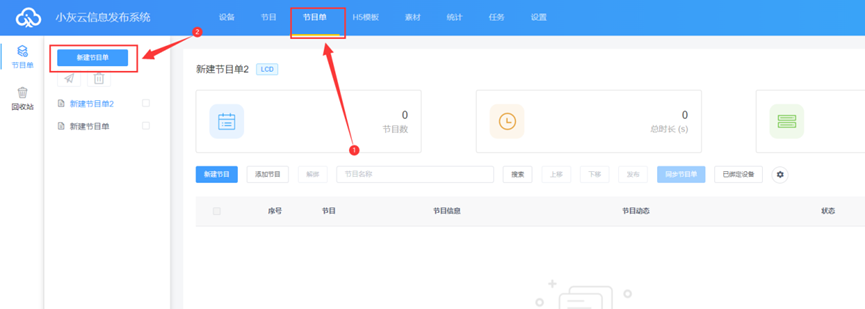

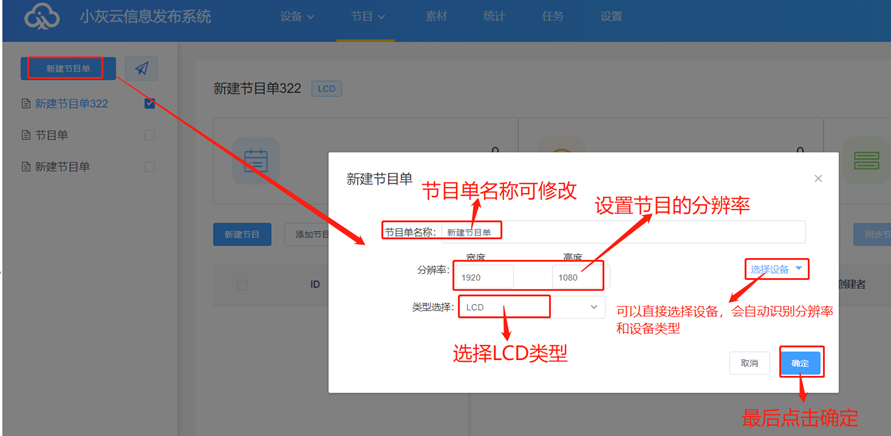

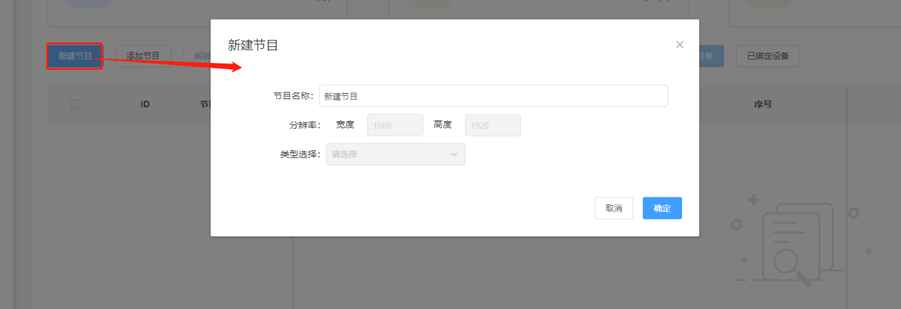

1：在节目管理界面下，点击“节目单-新建节目单”（如下图），设置节目单名称、屏幕宽高或者选择设备回读屏幕宽高，再点“确定”。

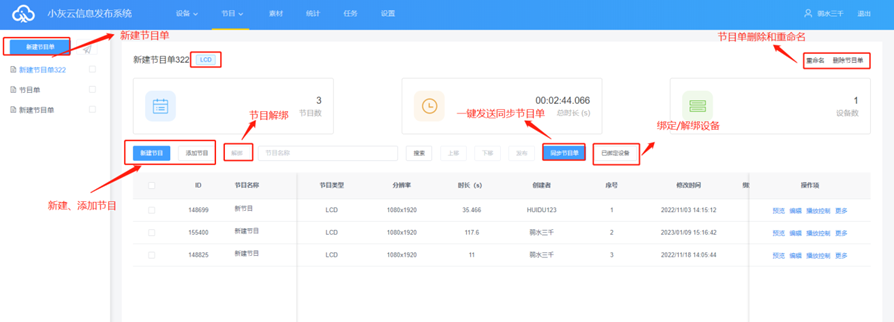

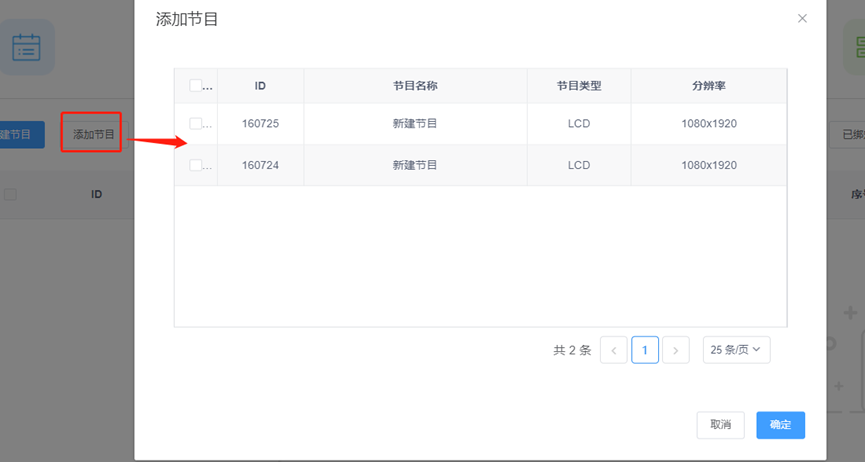

2：新建节目与前面介绍节目编辑操作一样，可以建多个节目，再将这些节目发布或同步到设备中，添加节目是从普通节目列表里面添加已创建的节目到节目单列表。（如下图）

注：发布与同步节目单的区别：

发布：设备上节目（节目 ID 与当前发布节目ID 不一样的）还会保留，新节目（新ID）增加上设备中；

同步节目单：设备上所有节目都会被清空，只保留现有节目单中的节目；

7：设置管理

设置管理包含我的信息、账户管理、角色管理和空间容量管理

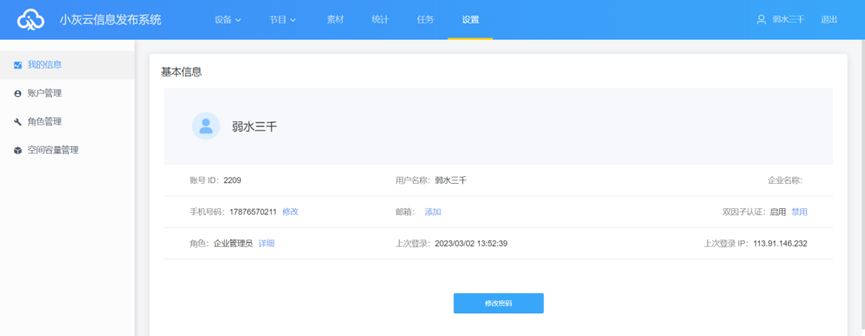

1：我的信息中，可以查看到我的账号ID、用户名称、企业名称、手机号、邮箱和认证设置等，其中，双因子认证，即登录密码+手机/邮箱验证码才能登录。

2：账户管理，“新建账户”，即新建子用户，然后再点击用户右边的编辑，选择修改角色选中系统默认的角色—审核员/节目编辑员/设备管理员或者自己创建的一角色。

3：角色管理，用户可使用系统默认的角色-审核员/节目编辑员/设备管理员，然后修改角色权限勾选哪一项，改角色就有哪一项权限，或者新建一角色，然后再修改权限。

4：空间容量管理， 素材储存空间，默认注册账号是5G，如果容量不足，可按需购买空间
